包裝明細

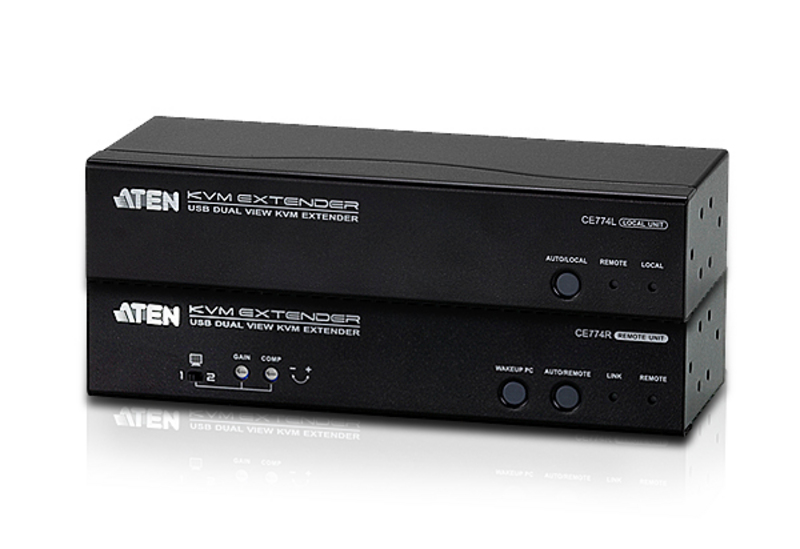

1 x CE774L USB雙顯示KVM信號延長器 (本地設備)
1 x CE77R USB雙顯示KVM信號延長器 (遠程設備)
1 x VGA線纜
1 x USB KVM線纜
2 x 電源適配器
1 x 機架安裝配件
1 x 使用說明

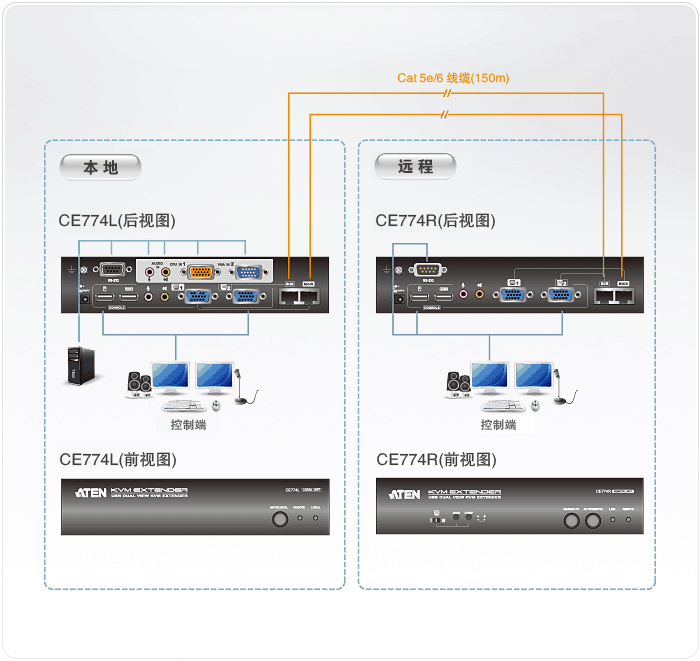

雙屏幕支持-通過Cat 5e/6線纜，延伸雙屏幕遠程控制端與本地電腦的距離至150m遠
雙控制端操作-通過本地與遠程USB鍵盤、顯示器與鼠標所組成的控制端操控系統
本地電腦喚醒功能，管理員只需按下遠程雙屏幕控制端前板按鍵即可通過本地RS-232喚醒本地的電腦
高視頻分辨率-1920x1200@60Hz(30m),1600x1200@60Hz(150m)
增益/補償控制功能-可依距離遠近以自動與手動方式補強信號傳輸強度
RS-232串口連接端口可連接串口終端機或串口設備，例如觸控式屏幕與條形碼掃描儀
內建8KV/15KV靜電保護(接觸電壓8KV；空氣電壓15KV)與2KV突波保護
支持及模擬Sun/Mac鍵盤*
支持寬屏幕**
* 1.PC鍵盤組合可仿真Sun/Mac鍵盤
2.Sun/Mac鍵盤僅能與Sun/Mac電腦搭配使用
* 影像來源設備所需讀取的寬屏幕顯示器EDID數據是經由本地控制端的影像輸出端口回傳，故請將寬屏幕顯示器連接至本地控端輸出端口，或是使用EDID仿真器

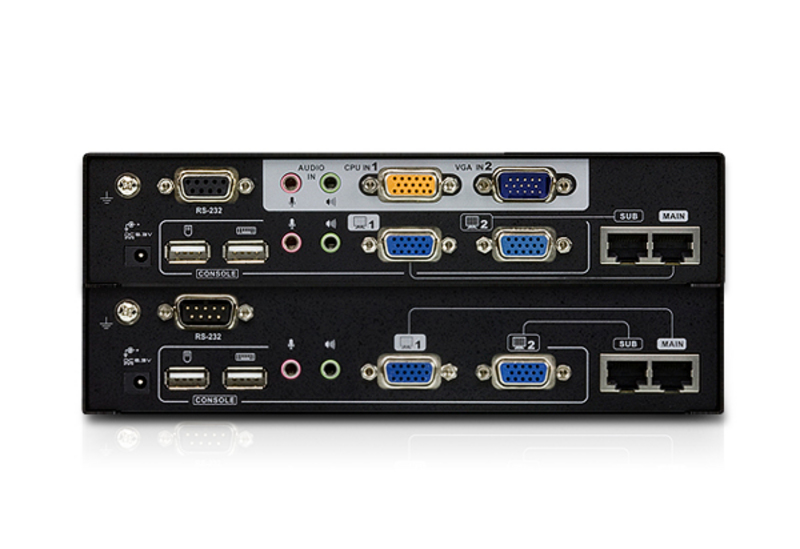

| 功能 | CE774L | CE774R | ||
| 連接接口 | 控制端 連接端口 | 鍵盤 | 1 x USB Type A 母頭 (白) | |
| 屏幕 | 2 x HDB-15 母頭 (藍) | |||
| 鼠標 | 1 x USB Type A 母頭 (白) | |||
| 揚聲器 | 1 x Mini Stereo Jack 母頭 (綠) | |||
| 麥克風 | 1 x Mini Stereo Jack 母頭 (粉紅) | |||
| 主要 | 1 x RJ-45 母頭 (黑) | |||
| 替代 | 1 x RJ-45 母頭 (黑) | |||
| KVM 連接端口 | 鍵盤/屏幕 /鼠標 | 1 x SPHD-17 母頭 (黃) | N/A | |
| 揚聲器 | 1 x Mini Stereo Jack (綠) | |||
| 麥克風 | 1 x Mini Stereo Jack (粉紅) | |||
| VGA輸入 | 1 x HDB-15 公頭 (藍) | |||
| RS-232 | 1 x DB-9 母頭 (黑) | 1 x DB-9 公頭 (黑) | ||
| 電源 | 1 x DC Jack (黑) | |||
| 操作模式選擇 | 操作模式選擇 | 1 x 按鍵 | ||
| 電腦喚醒 | N/A | 1 x 按鍵 | ||
| 視頻輸出選擇 | N/A | 1 x 滑動開關 | ||
| 視頻增益 | N/A | 1 x 旋鈕 | ||
| 視頻補償旋鈕 | N/A | 1 x 旋鈕 | ||
| LED指示燈 | 本地 | 1 (綠) | N/A | |
| 遠程 | 1 (綠) | |||
| 聯機 | N/A | 1 (綠) | ||
| 信號仿真 | 鍵盤/鼠標 | USB | ||
| 視頻分辨率 | 1920 x 1200 @ 60Hz (30m); 1600 x 1200 @ 60Hz (150m) | |||
| 耗電量 | DC5.3V/4.38 W | DC5.3V/7.95W | ||
| 作業環境 | 操作溫度 | 0–50°C | ||
| 儲存溫度 | -20–60°C | |||
| 濕度 | 0–80% RH, 無凝結 | |||
| 機體屬性 | 機體屬性 | 金屬 | ||
| 重量 | 0.69kg | |||
| 尺寸 (長 x 寬 x 高) | 20.00 x 7.62 x 4.20 cm | |||
